Barrunbe Handiko, Abiadura Handiko Txapel Moldeak: Konpresio Moldea vs Injekzio Moldaketa

Sarrera
Botilen tapoiak munduan bolumen handieneko plastikozko produktuen artean daude. Edari edo ur marka bakar batek milioika txapel kontsumi ditzake egunero. Eskaera horri erantzuteko, moldeen eta prozesuen teknologiak eboluzionatu egin dira tapoiak 4 segundo baino gutxiagoko zikloetan ekoizteko, molde bakoitzeko 48, 64 edo 96 barrunberekin. Espazio honetan bi teknologia nagusi lehiatzen dira: konpresio-moldeaketa eta injekzio-moldeaketa. Bakoitzak bere indarguneak ditu, eta horiek ulertzea ezinbestekoa da itxiera-industrian zerbitzatzen duen edozein moldegile edo moldatzailerentzat.
Kavitazio handiko ontziratze-moldeetan hamarkadetako esperientzia duen molde-teknikari gisa, bi metodoen ñabardura teknikoetan zehar azalduko zaitut, eta, ondoren, abiadura handiko eta barrunbe handiko tapoien ekoizpena ahalbidetzen duten injekzio-moldeaketa teknologietan zentratuko naiz (erabiltzaile beroko balbulen atearen kontrola, abiadura handiko kanporatzea eta hoztearen optimizazioa).
1. Konpresioaren moldaketa vs. Txapeletarako injekzio moldaketa
Konpresioaren moldaketa prozesua:
Aurrez pisatutako plastikozko parison urtua (normalean PP edo HDPE) molde irekiko barrunbe batera erortzen da. Moldea ixten da, materiala txapelaren formara konprimituz. Hozteko denbora labur baten ondoren, txapela kanporatzen da. Prozesu hau etengabea eta birakaria da: karrusel bateko molde anitz ireki eta ixten dira sekuentzian.
Injekzio-moldeaketa prozesua:
Urtutako plastikoa presio handian injektatzen da moldearen barrunbe itxi bateanKorrikatzaile beroaren sistema. Paketatu eta hoztu ondoren, moldea irekitzen da eta tapoiak kanporatzen dira. Moldeak 32, 48, 64 edo gehiago barrunbe izan ditzake.

Ezaugarri	Konpresioaren moldaketa	Injekzio-moldeaketa
Ziklo-denbora	2-4 segundo (oso azkarra)	4-8 segundo (kavitazioaren araberakoa)
Kavitazioa	Mugagabea (birakaria)	Makina-pintza-tonajearen eta plakaren tamainaren arabera mugatua
Txapelen diseinuaren malgutasuna	Mugatua (forma simetrikoak eta sinpleak)	Altua (abiadurak, bisagra biziak, atorrak)
Pisuaren koherentzia	Bikaina (±% 0,3)	Ona (±% 1) balbula-ate kontrolarekin
Erremintaren hasierako inbertsioa	Oso altua (prentsa birakaria)	Beheko cavitation moderatua
Hondakin materiala	Gutxienekoa (lasterkaririk gabe)	Zero izan daiteke korrikalari beroarekin
Aplikazio onena	Bolumen handiko ur/CSD tapoi sinpleak	Tapoi konplexuak atorrak, manipulazio-frogak dituzten bandak

Epaia:Bolumen oso handiko tapoietarako, oso sinpleetarako (adibidez, 28 mm-ko ur-txapeletarako), konpresio-moldeaketa da nagusi. Baina zehaztasuna, manipulazio-frogazko eraztunak, forruaren integrazioa edo geometria konplexua behar duten tapoi gehienentzat, kavitazio handiko moldeekin injekzio-moldeaketa da hobetsitako aukera.

2. Hot Runner Balbula Gate Kontrola Cap Moldetan

Kavitazio handiko txanoen injekzio-moldeetan, korrikalari beroa bihotza da. Ohiko ate irekiek marratu edo ihes egin dezaketen atearen aztarna uzten dute. Balbula-ateak ezinbestekoak dira edari tapoi gehienetarako.

Nola funtzionatzen duten balbulen ateak:

Pneumatikoki edo hidraulikoki eragindako pin bat aurrera egiten du atea ixteko barrunbea bete eta ontziratu ondoren. Honek urtzea garbi mozten du, lekuko marka minimo bat utziz.

Kavitazio handiko tapoien moldeen funtsezko baldintzak:

• Balbula ate sekuentziala:48 barrunbe edo gehiago dituzten moldeetarako, ate guztiak aldi berean irekitzeak betetze desorekatua sortzen du presio-multzoaren banaketaren ondorioz. Irekitze sekuentzialak (zonen arabera) fluxua orekatzen du eta presio-puntak murrizten ditu.
• Pin puntaren diseinua:Balbula-pinaren puntaren geometriak (laua, konikoa edo esferikoa) atearen markaren tamainari eta zigilatzeko fidagarritasunari eragiten dio. Presioa eduki behar duten freskagarri karbonatuak (CSD) tapoietarako, ezinbestekoa da atea ezin hobeto zigilatzea.
• Higadura erresistentzia:Balbula-pinek eta buxinek milioika ziklo bizi dituzte. Higadurari erresistenteak diren materialekin egin behar dira (adibidez, wolframio karburoa estalitako altzairu herdoilgaitza) eta tarte zehatza izan behar dute (0,01-0,02 mm).
• TTenperatura kontrola:Tobera bakoitzak termopare eta berogailu independenteak izan behar ditu izozteak edo urtze-degradazioa ekiditeko.

Aholkua: barruko estalkiak dituzten tapoietarako (adibidez, zuku-txapeletarako oxigeno-hesiaren estalkiak), balbula-ateak sarritan jartzen dira txapelaren barrunbearen barruan (azpi-atea) aztarna ezkutatzeko.

4 segundoko ziklo batean, kanporatzea izugarri azkarra eta guztiz fidagarria izan behar da. Txapel-moldeetan bi metodo nagusi erabiltzen dira:

Iurketa mekanikoa (plaka kendu):

Udaberriz kargatutako plaka depilatzaile batek muina inguratzen du. Moldea irekitzen den heinean, kentzeko plaka nukleoarekiko aurrera bultzatzen da, txapela kenduz. Hau sinplea eta sendoa da, baina itzulerako trazuak segundo baten zati bat gehitzen du.

Iurketa pneumatikoa (aire leherketa):

Aire konprimitua (3-6 bar) nukleoan zehar zuzentzen da, tapoia botaz. Hau oso azkarra eta leuna da, baina nukleoa zigilatzeko perfektua behar du eta zaratatsua izan daiteke.

Kavitazio handiko txanoen moldeetarako ohiko praktika:

Konbinatu plaka kentzeko mugimendu labur bat (2-3 mm) txapela nukleotik altxatzeko, eta ondoren aire-leherketa bat garbitzeko. Erauzi-plakak txapela nukleotik uniformeki apurtzen duela bermatzen du, aireak kanporaketa osatzen duen bitartean txapelaren zigilatzeko gainazala ukitu gabe.

Irteera denbora:Ejekzio trazua moldea guztiz ireki ondoren gertatu behar da erdi finkoarekin talka saihesteko. Molde aurreratuek kam-eragileak edo serbo-eragileak denuzteko plakak erabiltzen dituzte denbora zehatza lortzeko.

4. Hoztearen optimizazioa Cap Moldetarako

Hozteak zikloaren denboraren % 60-80 kontsumitzen du. Kavitazio handiko tapoien moldeetan, hozte eraginkorra da 5 segundo baino gutxiagoko zikloak lortzeko.

Nukleoa hoztea:Nukleoko pina izan ohi da zatirik beroena. Nukleoan hozte kanal zuzen tradizionalak ez dira eraginkorrak.

Metodo hobeak barne:Bubblers (hodi birakarien txertaketak): Hozgarria hozgarria hodi txiki batetik isurtzen da nukleoaren behealdera eta eraztunetik itzultzen da, beroa ateraz.

Hozte espiraleko txertaketak:Arteka helikoidala mekanizatzen da nukleoaren txertatzean, eta espiral-fluxu-ibilbidea sortuz gainazal ukipenik handiena lortzeko.

Hozte konformatua (3D inprimatutako txertaketak): nukleo konplexuetarako, kanal konformeak dituzten txertaketa gehigarri fabrikatutako txertatzeek hozte-denbora % 30-40 murriztu dezakete.

Barrunbea hoztea:Barrunbearen erdiak ere hozte oldarkorra behar du. Erabili burbuilagailuak edo kanal zuzenak barrunbearen gainazaletik ahalik eta hurbilen (1,5-2,5 mm-ko distantzia).

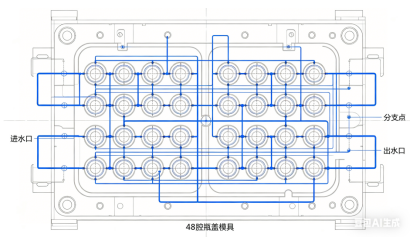

Hozte-fluxua:Ziurtatu fluxu nahasia (Reynolds zenbakia > 5.000) kanal guztietan. Presio-jaitsiera kalkulatu; 48 barrunbeko molde batek hozte-zirkuitu anitz behar ditu paraleloan emari handia mantentzeko.

Hozte zirkuituaren bereizketa:Txano altuetarako (adibidez, kirol txanoetarako), nukleoaren goiko eta beheko zatietarako zirkuitu bereiziek obalitatea ezaba dezakete.

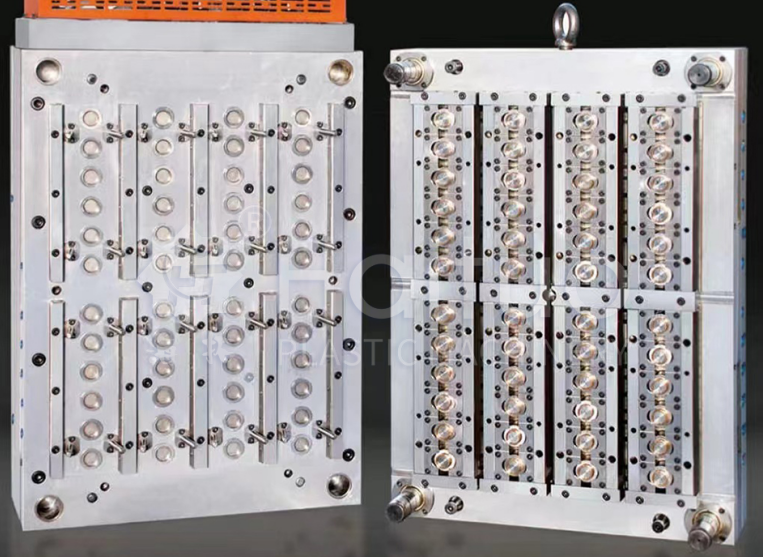

5. Kasu-azterketa: 48 barrunbeko freskagarri karbonatatuen tapoiaren moldea

Erronka:Edari-enpresa garrantzitsu batek 28 mm-ko PCO 1881 CSD tapoietarako molde bat behar zuen (freskagarri karbonatuak). Helburu-zikloa: 4,2 segundo. Urteko bolumena: 80 milioi txapel. Materiala: PP + 5% agente antiestatikoa.

Diseinuaren ikuspegia:

• Kavitazioa:48 barrunbe 6×8 diseinuan antolatuta. Moldearen oinarria: erresistentzia handiko altzairua (1.2738) euskarri-zutabeekin barrunbe bakoitzaren azpian plaka desbideratzea saihesteko.
• Korrikalari beroa:48 balbula-ateko tobera, zonakako irekiera sekuentziatua (16 barrunbeko 3 zona). Emari ugariko kanalak ordenagailuz orekatuta daude % 2ko desbideratzean.
• Hoztea:Nukleoko pinek hozte espiral txertaketak erabiltzen zituzten (kobre-aleazioa) beroa azkar erauzteko. Barrunbearen aldean burbuilatzaileak erabili ziren. Barrunbe bakoitzak bere hozte-zirkuitu independentea zuen, uniformetasuna bermatzeko.
• Kanporaketa:0,5 mm-ko hasierako ibilaldiarekin + aire-leherketa denboraztatua (4 bar) plaka depilatzailea. Ejector itzultzeko malgukiak 5 milioi ziklotarako diseinatuta.
• Materialak:Nukleoko pinak: H13 nitruratuak 65 HRC gainazaleko gogortasunera; Barrunbeen txertaketak: S136 altzairu herdoilgaitza gas karbonizatuaren korrosioarekiko erresistentziarako.

Emaitzak probaren ondoren:

• Lortutako ziklo-denbora:4,0 segundo (helburua baino hobea)
• Txapelen pisuaren aldakuntza:±% 0,2
• Atearen aztarna:0,05 mm baino gutxiago, presio proban filtraziorik gabe (tapoiak 4 bar CO₂)
• Hozteko denbora:1,9 segundo (ziklo osoaren % 45) Moldeak 5 milioi txapel sortu zituen lehen prebentzio-mantentze programatu aurretik

Ikasitako ikasgaiak:Nukleoetan hozte espiralaren eta balbula ate sekuentzialaren konbinazioa izan zen gakoa. Geroago bezeroak bigarren molde berdina eskatu zuen, eta biak alboan-alboan ibiltzen ziren bi makinatan minutuko 2.500 txano ekoizten zituzten guztira.

Abiadura handia duten kavitazio handiko moldeek mantentze zorrotza behar dute:

• Balbula pinen garbiketa:500.000 ziklotik behin, balbula-pinak eta buxinek karbono-gordailuak garbitu behar dira. Erabili letoizko eskuila leun bat eta disolbatzailea.
• Hozte kanalaren deskalifikazioa:Eskala pilaketak hozte-eraginkortasuna murrizten du. Egin deskalifikazio kimikoa milioi bat ziklotik behin.
• Ejector-sistemaren lubrifikazioa:Stripper-plaken gidek eta aire-balbulek aldizka lubrifikatu eta zigiluak ordezkatu behar dituzte.
• Korrika beroaren berogailuaren egiaztapena:Neurtu berogailu bakoitzaren erresistentzia moldearen tira bakoitzean.
• Prebentzio ordutegia:3 milioi ziklo igaro ondoren, ordeztu higadura-pieza guztiak (balbula-pinak, kaskarrak, malgukiak).

Ondorioa

Barrunbe handiko eta abiadura handiko txanoen moldeak injekzio moldearen mugak gainditzen dituzten ingeniaritza mirariak dira. Konpresioa edo injekzioa aukeratzen duzun ala ez zure bolumenaren, kaparen konplexutasunaren eta inbertsio-ahalmenaren araberakoa da. Injekziozko txapeletarako, arrakasta hiru zutabeetan dago:

• Balbula-ate-kanal beroakkontrol sekuentziala eta higadura erresistenteak dituzten materialekin.
• Abiadura handiko kanporatzeastripper plaka eta aire leherketa konbinatuz.
• Hozte optimizatuaburbuilatzaileak, txertaketak espiralak edo diseinu konformatuak erabiliz.

48 barrunbeko CSD tapoiaren molde-zorroak erakusten du diseinu egokiarekin eta zehaztasun-fabrikazioarekin, injekzio-moldeaketa abiadura konpresio-moldearekin lehia daitekeela diseinuaren malgutasun handiagoa eskaintzen duen bitartean.

Molde-egile gisa, teknologia hauek menderatzeak bolumen handiko ixteko merkaturako ateak irekiko ditu, gure industriako segmentu zorrotz eta aberasgarrienetako bat.
